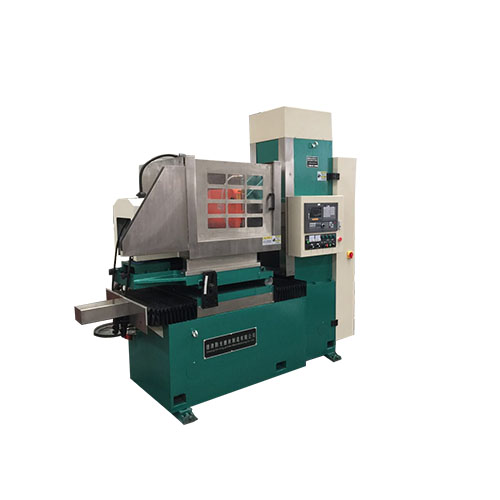

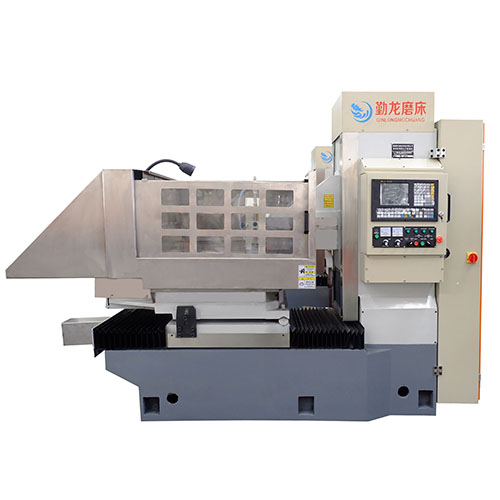

SKM73100臥軸式圓(yuan)臺平面磨床是我公司吸收(shou)國內外高精磨床結構(gou)與制造技(ji)術開發出的新(xin)型臥軸圓(yuan)臺平面磨床。
工(gong)作圓臺(tai)(tai)直徑ф1050mm，采用工(gong)作臺(tai)(tai)在床身(shen)上變頻旋轉，拖(tuo)板(ban)(ban)沿水平(ping)往復移動，磨頭(tou)沿拖(tuo)板(ban)(ban)垂直移動進給(gei)的布(bu)局型式。
磨頭主軸軸承采用(yong)精(jing)密滾(gun)動軸承，剛性好、精(jing)度(du)高。
床身(shen)、立柱上布局直(zhi)線導(dao)軌副(fu)和滾珠傳動單元，采用準確(que)定位伺(si)服電機(ji)驅動。
整體結構穩重緊湊、精(jing)度高、性能可靠、制(zhi)造工藝好，操作(zuo)方便。
18072822299
適用·范(fan)圍
● 采用砂輪周邊磨削(xue)，工件上下(xia)兩平面均可獲(huo)得高精(jing)度平行度、尺寸精(jing)度和工件表面粗(cu)糙度。
● 適合圓臺平面磨削(xue)，本機主要磨削(xue)直徑φ1050范圍內的(de)圓形端面、平面加(jia)工(gong)件(jian)（根據(ju)需要可定制)。
● 適用磨削環(huan)形零(ling)件(jian)(jian)(jian)，適用于鋸(ju)片(pian)廠(chang)(chang)、軸承廠(chang)(chang)、汽配廠(chang)(chang)、陶瓷(ci)密封(feng)件(jian)(jian)(jian)廠(chang)(chang)、摩(mo)擦(ca)片(pian)廠(chang)(chang)、活(huo)塞(sai)廠(chang)(chang)、發動機(ji)廠(chang)(chang)、工(gong)具廠(chang)(chang)和(he)一般(ban)機(ji)械廠(chang)(chang)的產(chan)品車間(jian)和(he)工(gong)具車間(jian)，磨削加工(gong)精密零(ling)件(jian)(jian)(jian)。
產品·特點
磨頭結構
磨頭(tou)采(cai)用靜壓結構，克服了(le)軸(zhou)(zhou)(zhou)承啟動(dong)和停止(zhi)時出(chu)現的(de)干摩擦造成的(de)軸(zhou)(zhou)(zhou)與(yu)軸(zhou)(zhou)(zhou)承磨損現象，提高(gao)了(le)主軸(zhou)(zhou)(zhou)的(de)使用壽(shou)命及精度(du)保(bao)持(chi)性(xing)(xing)；當主軸(zhou)(zhou)(zhou)啟動(dong)后(hou)，依靠淺腔階(jie)梯效(xiao)應形成較大(da)的(de)動(dong)壓承載力(li)，大(da)大(da)地提高(gao)了(le)主軸(zhou)(zhou)(zhou)剛度(du)；高(gao)壓油膜的(de)均化作(zuo)用和良好和抗振性(xing)(xing)保(bao)證了(le)主軸(zhou)(zhou)(zhou)具有很高(gao)的(de)旋轉(zhuan)精度(du)和運(yun)轉(zhuan)平穩性(xing)(xing)。（11）KW電機(ji)驅動(dong)，最高(gao)轉(zhuan)速1450rpm。設備采(cai)用高(gao)速（CBN）砂輪(lun)加工兩(liang)端(duan)面(mian)，提高(gao)端(duan)面(mian)光潔(jie)度(du)。（砂輪(lun)可根(gen)據用戶需(xu)求定制）
機床重要零部件
均采用品牌(pai)廠家產品，質(zhi)量可(ke)靠(kao)，易于維(wei)護。如導軌(gui)用德國力士樂品牌(pai)，臺灣(wan)絲(si)桿，進口電器，海(hai)利(li)普變頻器等(deng)等(deng)。
鑄件材料
鑄件(jian)采(cai)用(yong)375HT材料，材質好，強度高，床身立(li)柱均采(cai)用(yong)二次回火處理(li)，消(xiao)除內(nei)應力(li)，延長機床壽命，以確保高精(jing)度，高剛性，延長機床壽命。
床身立柱
床身立(li)柱(zhu)均用進口加工(gong)(gong)中心和進口龍門(men)加工(gong)(gong)中心加工(gong)(gong)，高精的加工(gong)(gong)設備和加工(gong)(gong)工(gong)(gong)藝(yi)保(bao)證了精度。
電氣采用獨立電柜
電(dian)氣采用獨立電(dian)柜，獨立操縱臺(tai)，自(zi)主研(yan)發的數控(kong)系統控(kong)制(zhi)，可實現自(zi)動(dong)控(kong)制(zhi)，自(zi)動(dong)完成循環磨削，自(zi)動(dong)檢測對刀，自(zi)動(dong)分辨(bian)、自(zi)動(dong)補償，操作簡單方(fang)便。
裝置結構
橫向進給及垂直進給裝置，由(you)伺(si)服電機(ji)（≥10N.m）、減速機(ji)構、滾(gun)珠絲(si)杠、直線(xian)導軌。其中垂直軸有制(zhi)動或自鎖裝置，并配(pei)有光(guang)柵尺絕(jue)對坐標定位(wei)。
設置潤滑點
磨床各導軌處均設置潤(run)滑(hua)點，由(you)電動潤(run)滑(hua)泵進行潤(run)滑(hua)。為(wei)工作臺配備獨立供油箱，進、回(hui)管路通過拖鏈(lian)合理布局。
芯線圈設計
電磁(ci)吸盤采用銅芯線圈設計，表(biao)面花盤采用同心圓并割花設計，客(ke)戶也可(ke)定制花盤。表(biao)面磁(ci)力均(jun)勻，并配備(bei)了自動充退磁(ci)裝(zhuang)置，具有磁(ci)力可(ke)調、失磁(ci)保護等功能。
不變形，精度高
加(jia)工產(chan)品不(bu)變形(xing)，精度(du)高，工件厚度(du)差距保(bao)持在 0.01mm以內，具體詳見產(chan)品參(can)數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨削(xue)工件(jian)最大尺寸(cun) | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺(tai)最大承重(zhong)（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板(ban)往復速度(du)X軸(zhou)(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主(zhu)軸定心(xin)錐面跳(tiao)動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快(kuai)速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加(jia)工(gong)平面度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(lv)(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸(zhou)電機(ji)功(gong)率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電(dian)機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺(tai)往(wang)復(fu)伺(si)服電機(ji)(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率(lv) | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
